模拟量输入隔离式安全栅 PHD-22HD-2121
概 述
底板安装型隔离式安全栅：PHD-22HD-2121，可实现由危险区变送器产生的两路4~20mA
信号，或电流源4~20mA信号，隔离传送到安全区两路输出，并支持HART信号双向通讯。
变送器可以是：两线制、三线制，电路为变送器提供配电电源。
该产品需独立供电，电源、输入、输出三端隔离。

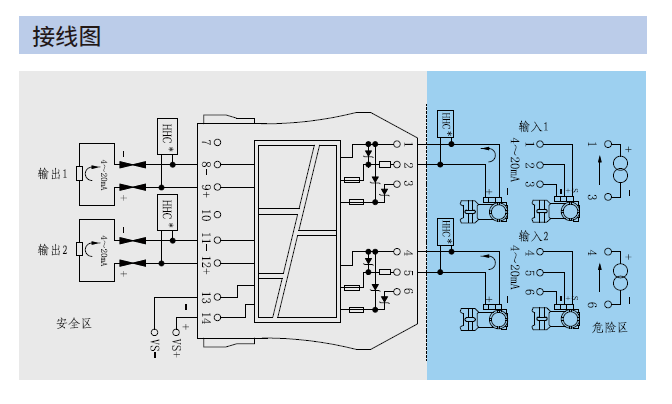

| 供电电压 | 20~35VDC，功耗<2.8W (24VDC，变送器输入，输出20mA时) |
|---|---|
| 配电输出电源 | 电路输出20mA时，配电电压≥16V |
| 输入信号 | 二、三线制变送器或电流源信号(HART) |
| 输出信号 | 4~20mA (HART) |
| 允许输出负载能力 | 0-500?(可定制) |
| 输出精度 | 0.1%F.S (典型值：0.05% F.S) |
| 温度漂移 | 0.005%F.S/℃ |
| 输入输出路数 | 二路输入，二路输出 |
| 适用的现场设备 | 二、三线制变送器、电流源信号,本产品适用于ABB、 Fisher、 Rosemount、Honeywell 11，以及以引进技术的3351、EJA、 SIEMENS等产品) |
| 温度参数 | 工作温度：-20℃~+60℃，存储温度：-40℃~+80℃ |
| 空气相对湿度 | 10%~95% RH无凝露 |
| 绝缘强度 | 本安端与非本安端(≥3000VAC/min)；电源与非本安端之间(≥1500VAC/min) |
| 绝缘电阻 | ≥100MΩ (输入/输出/电源间) |
| 外形尺寸 | 厚17.5mm×宽108mmx高118mm |
| 电磁兼容性 | 符合IEC 61326-1 (GB/T 18268)，IEC 61326-3-1 |
| 防爆标志 | [Exia Ga]IIC |
| 功能安全认证 | SIL2 符合 IEC 61508 EN 61511标准 |
| 认证机构 | 国家防爆电气产品质量监督检验中心CQST认证 |
| 认证参数(端子1-3、4-6之间) | Um=250V Uo=3.5V Io=—mA Co=100μF Lo=—mH Po=—W |
| 认证参数(端子2-3、5-6之间) | Um=250V Uo=28V Io=93mA Co=0.05μF Lo=2.4mH |
| 安装场所要求 | 可与具有ⅡA、ⅡB、ⅡC危险气体的0区本安仪表相连接 |
| 平均无故障时间 | ≤100000小时 |
