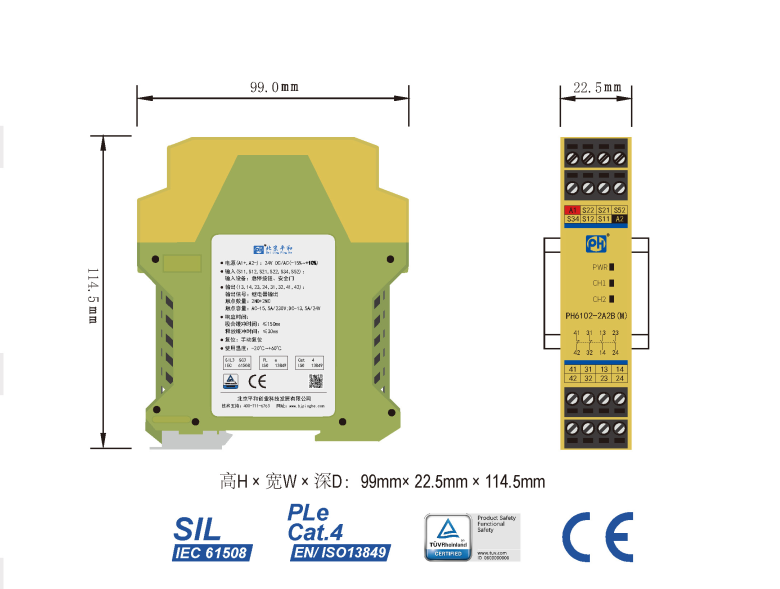

PH6102-2A2B(M)
PH6102-2A2B(M)是一款安全继电器控制模块，适用于急停按钮、安全门控制开关输入，具有2路常开(NO)安全输出触点和2路常闭(NC)辅助输出触点的安全继电器。它支持单、双通道操作，手动复位，并具有通道间短路监控功能。
PH6102-2A2B(M)
急停按钮、安全门控制开关输入
产品特性
支持单、双通道操作
.png)
支持单、双通道操作
支持受监控的手动复位
通道间短路监控
| 供电电压 | 24V DC/AC |
|---|---|
| 电压容差 | 0.85~1.1 |
| 交流频率 | 50Hz~60Hz |
| 电流损耗 | ≤90mA(24V DC)；≤240mA(24V AC) |
| 输入电流 | ≤50mA (24V DC) |
| 导线电阻 | ≤15Ω |
| 输入设备 | 急停按钮、安全门 |
| 触点数量 | 2NO+2NC |
| 触点材料 | AgSnO2+0.2µm Au |
| 触点熔丝保护 |
10A gL/gG NEOZED(常开触点) 6A gL/gG NEOZED(常闭触点) |
| 切换容量(EN60947-5-1) | AC-15，5A/230V；DC-13，5A/24V |
| 触点机械寿命 |
10^7次以上
|
| 吸合缓冲时间 | 手动复位 : ≤150ms |
| 释放缓冲时间 |
急停操作 : ≤30ms
电源失效 : ≤100ms
|
| 恢复时间 |
急停操作 : ≤30ms
电源失效 : ≤100ms
|
| 电源短时中断 | 20ms |
| 电磁兼容 | EN 60947, EN 61000-6-2, EN 61000-6-4 |
| 振动频率 | 10Hz~55Hz |
| 振动幅度 | 0.35mm |
| 使用温度 |
-20℃~+60℃
|
| 储存温度 | -40℃~+85℃ |
| 相对湿度 | 10%~90% |
| 海拔高度 | ≤2000m |
| 过压等级 | Ⅲ |
| 额定绝缘电压 | 2 |
| 额定冲击电压 | 6000V (1.2/50μs) |
| 绝缘强度 | 1500V AC, 1min |
| 电气间隙和爬电距离 | EN 60947-1 |
| 安全完整性等级 SIL | SIL3 |
| 性能等级 | 符合标准 EN ISO13849, PLe |
| 安全类别 |
符合标准 EN ISO13849, Cat.4
|
